كيفية توصيل أضواء شريط LED متعددة

هل قررت أن تستخدم أضواء شريط LED لمشروعك القادم، أو أنك تقريبًا جاهز لتوصيل كل شيء معًا؟ إذا كان لديك العديد من شرائط LED وترغب في توصيلها بمصدر طاقة واحد، فقد تتساءل عما إذا كان يجب توصيلها على التوالي أو بالتوازي.

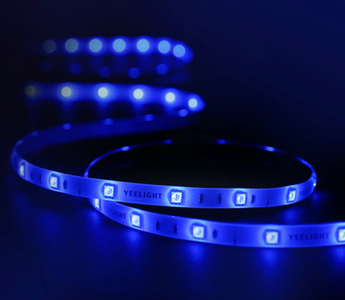

مصدر الصورة: ييلايت

عندما تحتاج فقط إلى توصيل مقطع LED واحد بأسلاك إمداد الطاقة المطابقة من نفس اللون، تأتي شرائط LED مع علامات تشير إلى الجانب الذي سيتم توصيل السلك الموجب فيه والجانب الذي سيتم توصيل السلك السالب (الأرضي) به. إذا كان لديك قسمين أو أكثر من شرائط LED ولم تكن متأكدًا من كيفية توصيلها، فاستمر في القراءة لمعرفة ما إذا كان يجب عليك توصيل مصابيح الشريط LED في "سلسلة" أو "موازية"!

ملاحظة جانبية: من الناحية الكهربائية، فإن الأسماء "المتسلسلة" و"المتوازية" خاطئة في الواقع! نستخدم هذه المصطلحات في هذا النص لتبسيط الأمور، ولكننا نضعها بين علامتي اقتباس للتأكد من دقتها. يرجى الاطلاع على خاتمة المقال للحصول على شرح أكثر تفصيلا.

مصدر الصورة: LEDsupply

توصيل شرائط LED على التوالي وبالتوازي

كيفية الانضمام إلى شرائط LED في "السلسلة"

ربما تكون فكرة توصيل مكونين من شرائح LED في "سلسلة" هي الطريقة الأكثر وضوحًا ومباشرة. اعتبره بمثابة ربط أحد طرفي شريط LED بالآخر. إذا كنت تحتاج فقط إلى تغطية مسافة قصيرة، فقد تكون التوصيلات غير الملحومة مفيدة، أو يمكنك تمديد مسافة أطول باستخدام أسلاك نحاسية مقطوعة بالطول الذي تريده بالضبط. على المدى الطويل، انتبه لانخفاضات الجهد، ولكن بخلاف ذلك، كل ما عليك فعله هو توصيل الوسادات النحاسية الموجبة/السالبة لقطعة شريط LED بالوسادات النحاسية الموجبة/السالبة لقطعة أخرى.

مصدر الصورة:TechForum

يعد هذا أسلوبًا سريعًا وبسيطًا لأنه لا يتطلب إنشاء اتصال سلكي منفصل بمصدر الطاقة. أنت تسمح فقط بـ "القفز" بين قسمين من شريط LED.

العيب هو أن هذا يزيد من احتمالية انخفاض الجهد الزائد، مما يؤدي إلى انخفاض ناتج الضوء بين مصابيح LED الأبعد عن مصدر الطاقة. والسبب في ذلك هو أن توصيل شرائط LED في "سلسلة" يسمح للتيار الكهربائي بالانتقال في اتجاه واحد فقط. يجب أن تحمل البوصات القليلة الأولى من تركيب شريط LED كل التيار الكهربائي للتركيب بأكمله، والذي قد يعمل بمثابة عنق الزجاجة لتدفق التيار، مما يقلل الجهد والتيار الذي يصل إلى أقسام شريط LED الإضافية.

كيفية توصيل شرائط LED في "بالتوازي"

مصدر الصورة: TechForum

البديل عن توصيل أقسام شريط LED المتعددة معًا هو توصيلها "بالتوازي". تتضمن هذه الطريقة إنشاء عمليات تشغيل مستقلة لأقسام شريط LED، يتم توصيل كل منها مباشرة بمصدر الطاقة.

نظرًا لأنها متصلة مباشرة بمصدر الطاقة، فإن هذا يقلل من كمية التيار التي يجب أن تمر عبر أي مقطع شريط LED معين. هذا يمكن أن يقلل بشكل كبير من خطر انخفاض الجهد.

الجانب السلبي الأكبر لهذه الإستراتيجية هو أنها ستتطلب القليل من الأسلاك الإضافية. تكمن المشكلة الرئيسية في أن معظم أجهزة إمداد الطاقة تحتوي على سلك واحد فقط من كل سلك إخراج موجب وسالب، وبالتالي فإن الاتصال بأكثر من قسم شريط LED سيحتاج إلى تقسيم هذا الإخراج إلى العديد من الأسلاك.

تتوفر كتل طرفية متخصصة لتقسيم الأسلاك لهذا الغرض.

هناك مشكلة أخرى وهي أن بعض أجزاء شريط LED قد يتم وضعها على مسافة طويلة من مصدر الطاقة. قد لا تمثل أطوال الأسلاك الطويلة نفقات إضافية في هذه الحالات فحسب، بل يجب أيضًا أن تكون ذات قياس مناسب. بخلاف ذلك، قد يحدث فقدان الجهد في الكابلات قبل أن تصل حتى إلى جزء شريط LED.

لماذا يعتبر المصطلحان "سلسلة" و"موازي" غير صحيحين من الناحية الفنية؟

يستخدم العديد من المستهلكين مصطلح "سلسلة" للإشارة إلى عملية ربط العديد من أقسام شريط LED من طرف إلى طرف، والمعروفة أيضًا باسم التسلسل التعاقبي.

ربما لاحظ بعض قرائنا الأكثر ذكاءً أننا نضع مصطلح "سلسلة" بين علامتي اقتباس. والسبب في ذلك هو أن مصطلح "سلسلة" غير مناسب من الناحية الفنية عند الإشارة إلى هذا الإعداد.

لماذا هذا خطأ، ولماذا هو مهم؟

ويرجع ذلك إلى الطريقة التي يتم بها إنشاء مصابيح الشريط LED، بالإضافة إلى المبادئ الكهربائية الأساسية. شرائط LED طويلة وتأتي في سلسلة (بالمعنى غير الهندسي "واحد تلو الآخر")، ولكنها تتكون في الواقع من العديد من الفروع المتوازية، كل منها يحتوي على ثلاثة مصابيح LED لشرائط LED مصنفة بـ 12 فولت، أو ستة مصابيح LED لشرائط LED المصنفة بـ 24 فولت).

بمعنى آخر، مصابيح LED الثلاثة متصلة على التوالي، في حين أن مجموعات LED الثلاث مترابطة على التوازي. يتيح لنا ذلك قطع مصابيح الشريط LED ببساطة إلى ثلاث فترات LED. عندما تقوم بقطع شريط LED، فإنك تقوم فقط بتقليل عدد الفروع المتوازية. عندما تقوم بتوصيل شريط LED من طرف إلى طرف، فإنك تقوم فقط بإعادة المزيد من الفروع المتوازية.

نعتقد أنه من المهم الشرح نظرًا لأن التوصيلات الكهربائية الحقيقية تغير جهد الإدخال المطلوب.

عندما يناقش الناس توصيل شرائح LED في "سلسلة"، فإنهم عادةً ما يشيرون تقريبًا إلى توصيل قطع شريط LED من طرف إلى طرف. يظل جهد دخل شريط LED ثابتًا عند توصيله بهذه الطريقة. بمعنى آخر، يمكنك استخدام مصدر طاقة بجهد 12 فولت لتشغيل مصابيح شريطية LED بقدرة 12 فولت بطول 4 أقدام ومتصلة بقطعة أخرى بطول 3 أقدام من مصابيح شريطية LED بقدرة 12 فولت.
